之前有一次我碰到過一輛有間歇性動力轉向變沉重問題的2002奧迪A2汽車。在檢測過程中，我不能得到汽車有故障的任何信息，并且用解碼器檢查系統也沒有發現故障代碼的記錄。外觀檢查和電平檢查也透露不了任何東西。沒有故障的具體表現并且也沒有故障代碼作參考，需要投入多少時間來解決？
我修理完這輛車大約1個月后，車主又來抱怨轉向沉重的問題，并且這次頻率更高了。我進行了實地檢測來設法看到車主的抱怨：沒有任何警報時轉向突然動不了了。著眼于解碼器的串行數據是很難辨別出來什么東西失效了的，這是由于刷新率的原因和缺乏數據的記錄，更重要的是，還沒有故障代碼。
最初的觀察可以得出一些結果。解碼器從沒有丟失通訊，可以推斷這次的故障事件中電源、CAN總線、電子控制單元是完好的。任何時候都沒有故障代碼記錄，可以推測電子控制單元可能僅僅認為它在正常的狀況下。電子控制單元作出認為處于沒有故障代碼情況下的條件反應：因?yàn)樗J(rèn)為沒有什么不妥。
這個系統是與VAG小模型范圍相同的，并且影響指導轉向助力的關鍵是來自于一個轉向傳感器。
由于轉向傳感器扮演著這么一個重要角色，檢測計劃就從這里開始。把示波器連接到轉向傳感器上，通過泵的電流圖像來看更詳細的原因/結果關系。

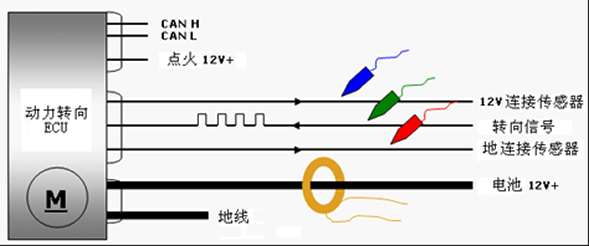

在圖1我們可以發現脈沖寬度沒有顯著的變化來響應實際方向盤的循環：這有問題。如果ECU（電子控制單元）沒有接收到傳感器的反作用，于是就會出現給出不做任何改變泵的命令的結果。
 從捕捉的圖像我們也可以確定什么器件是對故障沒有影響的。我們可以看到一個貫穿始終的電源的存在，因?yàn)閳D中信號線沒有任何的損耗。電纜通斷情況也可以排除，這是因?yàn)殡娫幢仨毺峁┑絺鞲衅魃瞎┮詡鬏斝盘?hào)，然后控制器沒有作出故障的報告，信號也要送回給ECU。至此，可以知道系統本身是正常工作的，只不過是一直在等待傳感器提供轉向的信息。
那么本次故障事件就可以集中到傳感器本身或者它的測量原理上了。傳感器是安裝于引擎室轉向柱的底部的。拆下傳感器進行檢查，沒有發現明顯的異樣信號。用把鏡子還可以看到轉向柱里面的全部葉片，可以確保它們?nèi)诓⑶沂前惭b可靠的。拆下傳感器做了一個靜態測試，手動拿一個金屬物體走過傳感器的感應區并觀察它的反應：毫無疑問的是，信號線圖形完全沒有發生改變。
這個問題根源就可以歸結為這個失效的傳感器了，并且這個問題被傳感器仍然可以產生有效信號線所掩飾，只是信號是錯誤的而已。我們回到控制單元條件反應的問題。沒有故障代碼的情況可能真的會令人失望，雖然也許它看起來沒有什么幫助，但是其實往往是有好處的，它可以正確地被認為是故障發現的一部分。
現在電動助力轉向已經伴隨我們很長的時間了，我聽到一個銷售商用這樣的言辭描述它“...提高了駕駛者在駕駛過程的舒適感”...其他有人也許會爭論說它只是提供了更多的故障。
